麗澤SOHO項目位于北京市豐臺區麗澤金融商務區，由世界著名大師扎哈?哈迪德設計，地下4層，地上45層，建筑面積17.28萬平方米，總高度200米，地鐵14號線和16號線聯絡線在地下交匯。它的設計靈感源于DNA雙螺旋，流線型反對稱曲面猶如巨龍盤旋，魚鱗幕墻結構復雜，施工難度高，異形中庭變曲率上升，高度堪稱世界之最。
一、超高層異型液壓爬模施工技術
麗澤SOHO項目應用超高層異型液壓爬模施工技術進行地上階段核心筒施工。本工程核心筒地上46層，平面為兩個對稱的不規則圓弧墻體組成，地上結構最小層高4.1m，最大層高9.5m，層高變化大，施工難度大。塔樓結構細分為內插鋼骨、核心筒墻體、外框鋼結構、水平結構4個層次，核心筒豎向結構先行施工，水平結構滯后施工。工程結構形態變化、主樓墻體回收、核心筒墻體配模復雜。
二、BIM應用技術
在BIM應用方面，結合項目的實際需求，有選擇地進行BIM應用與創新，主要將BIM應用在超高層的關鍵技術上，比如鋼結構、機電安裝、預制構件加工、爬模施工控制、動臂塔吊的配合、安全防護、超高層施工過程中的各專業穿插配合、垂直運輸模擬，以及各部門綜合管理等。
項目地下階段施工時考慮到機電預留預埋、地鐵聯絡線接駁等需要深化的部位，利用BIM模型對復雜節點進行放樣和深化，可以指導現場施工。項目在機電深化過程中，利用BIM軟件進行管線綜合布置和碰撞檢查，并生成碰撞報告，出具圖紙向業主設計部報審。
三、地鐵聯絡線接駁及深基坑施工技術
由于本工程提前施工，地鐵14號線及地鐵16號線的通車時間不能確定，已完成的地鐵聯絡線兩端需進行臨時封堵，對聯通線進行保護。
主要創新點在兩方面，一為防水節點處理，另一個為臨時封堵及防護。

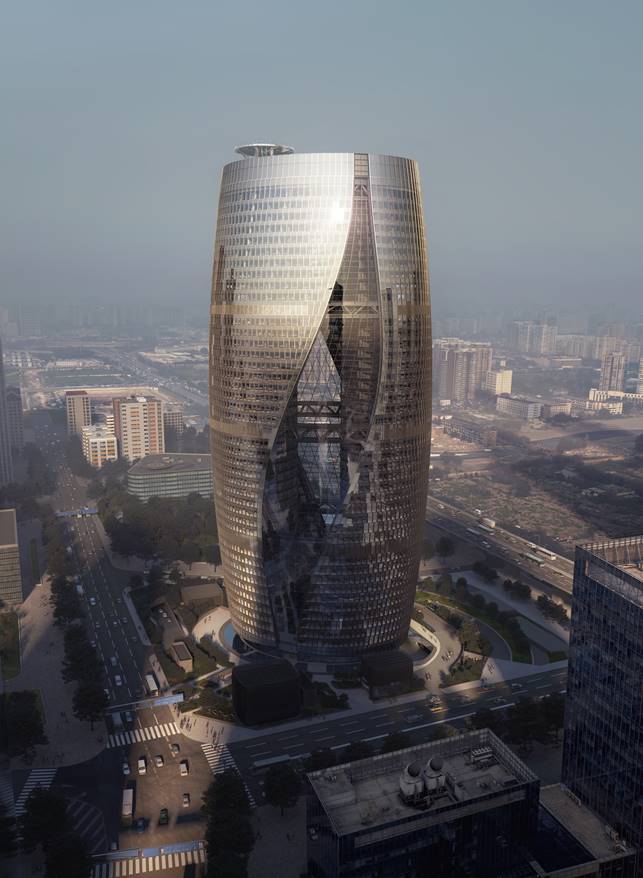

項目效果圖

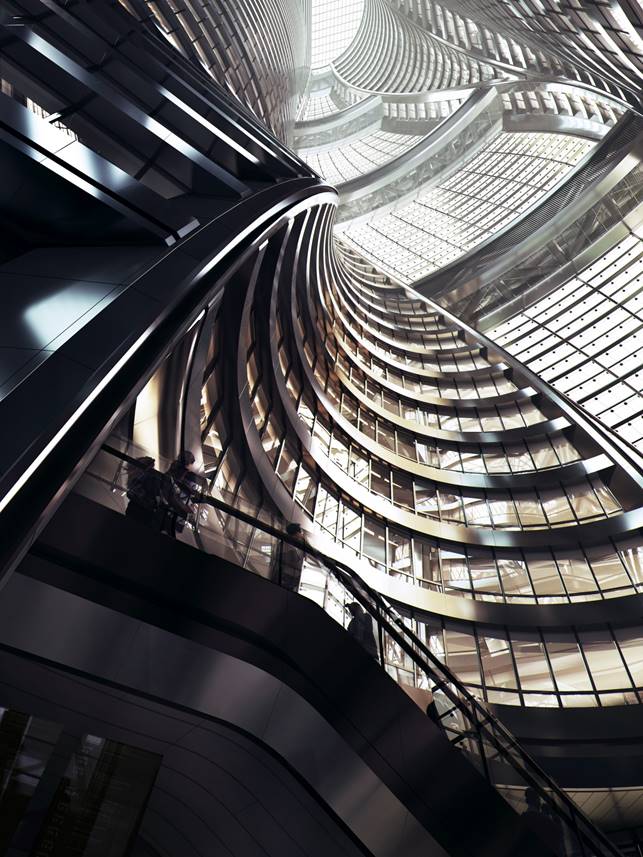

項目中庭

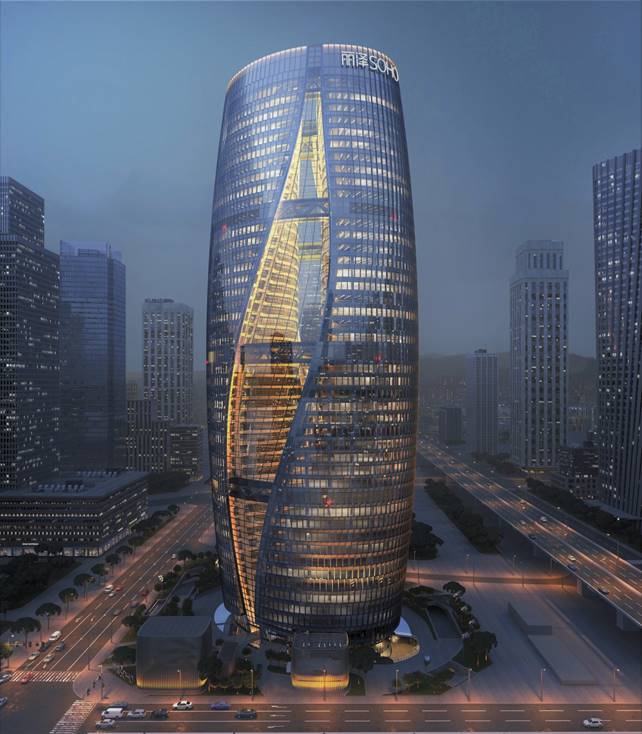

項目建成實景圖

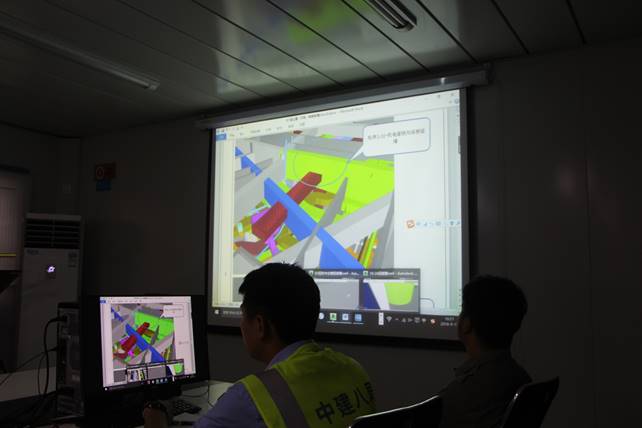

項目BIM技術應用

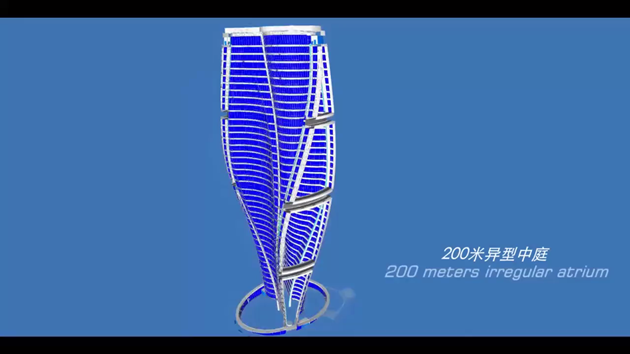

中庭BIM模型
