當前位置: 山東首個6萬座專業足球場完成屋蓋鋼結構首吊

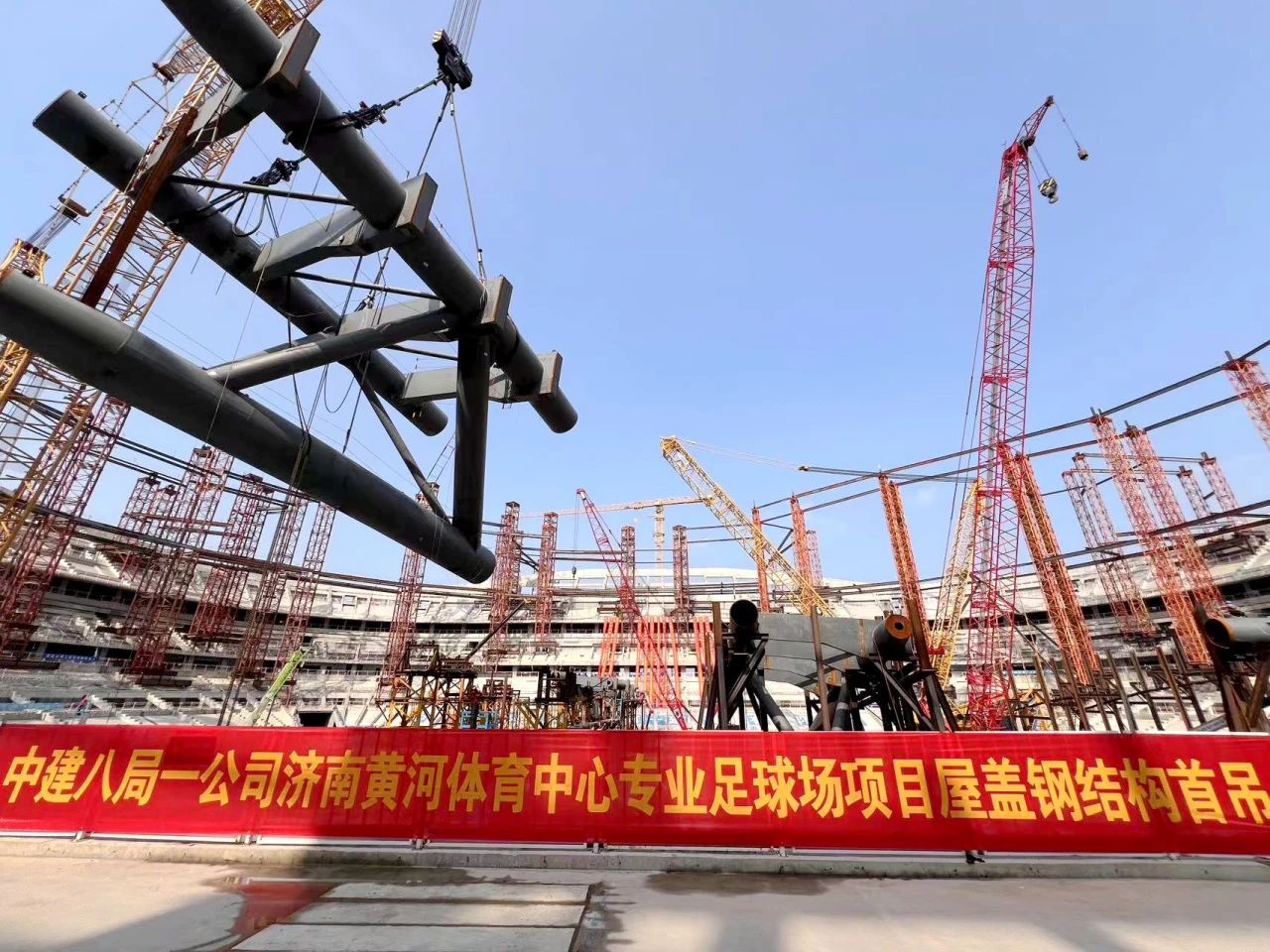

7月4日，隨著第一榀百噸鋼桁架精準安裝至60米高空胎架，黃河體育中心專業足球場項目屋蓋鋼結構首吊順利完成，標志著項目正式進入屋蓋鋼結構施工階段。

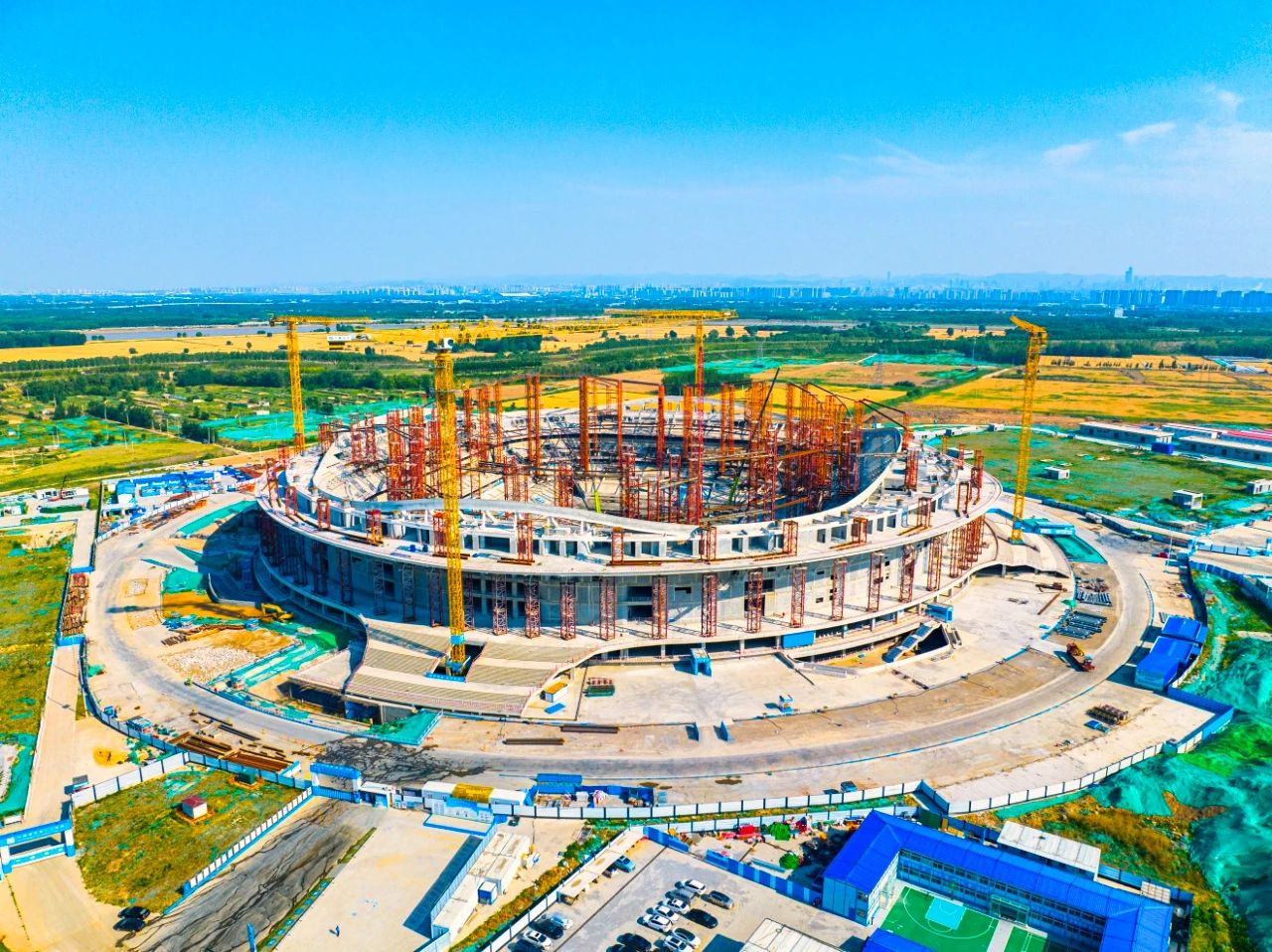

黃河體育中心專業足球場項目位于濟南新舊動能轉換起步區，總建筑面積19.7萬平方米，采用世界杯FIFA最新標準，是山東省首個6萬座專業足球場，也是黃河流域生態保護與高質量發展戰略重大工程。

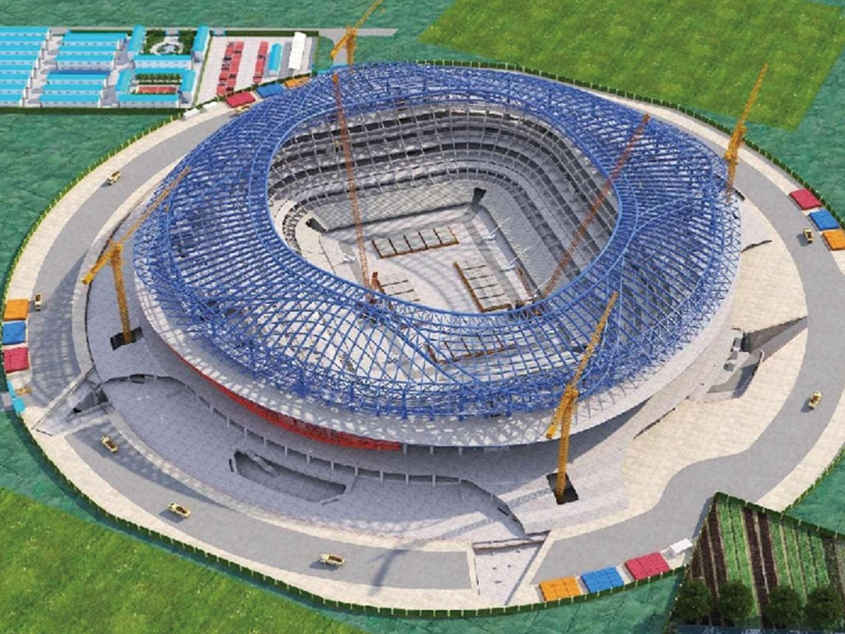

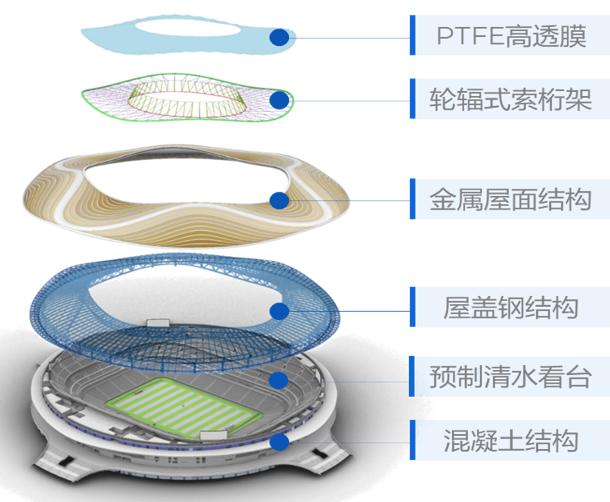

體育場屋蓋結構由鋼結構索膜結構和金屬屋面組成，形成了平面投影為中央開孔的高60米、直徑約280米的圓形，屋頂沿環向呈波浪起伏狀，是世界首個平面單層膜輪輻式索膜結構體系，也是國內首例專業足球場大規模應用高透光率PTFE網格膜材料。
屋蓋鋼結構總鋼量約3.1萬噸，僅靠36根排架柱支撐，下部與混凝土結構相連，上部支撐輪輻式索膜結構，形成大跨度、大懸挑空間結構，起到承上啟下的支撐作用。
屋蓋鋼結構上方的索、膜結構由CFRP-鋼索組合索桁架和大面積單層PTFE覆膜構成，創新融合了大懸挑屋蓋剛性體系、異性索膜柔性體系等諸多大跨空間結構元素，是目前國內施工最為復雜的專業足球場之一，在兼顧功能、美觀與采光性能的同時，具有“剛?cè)岵?jì)”結構受力特征。

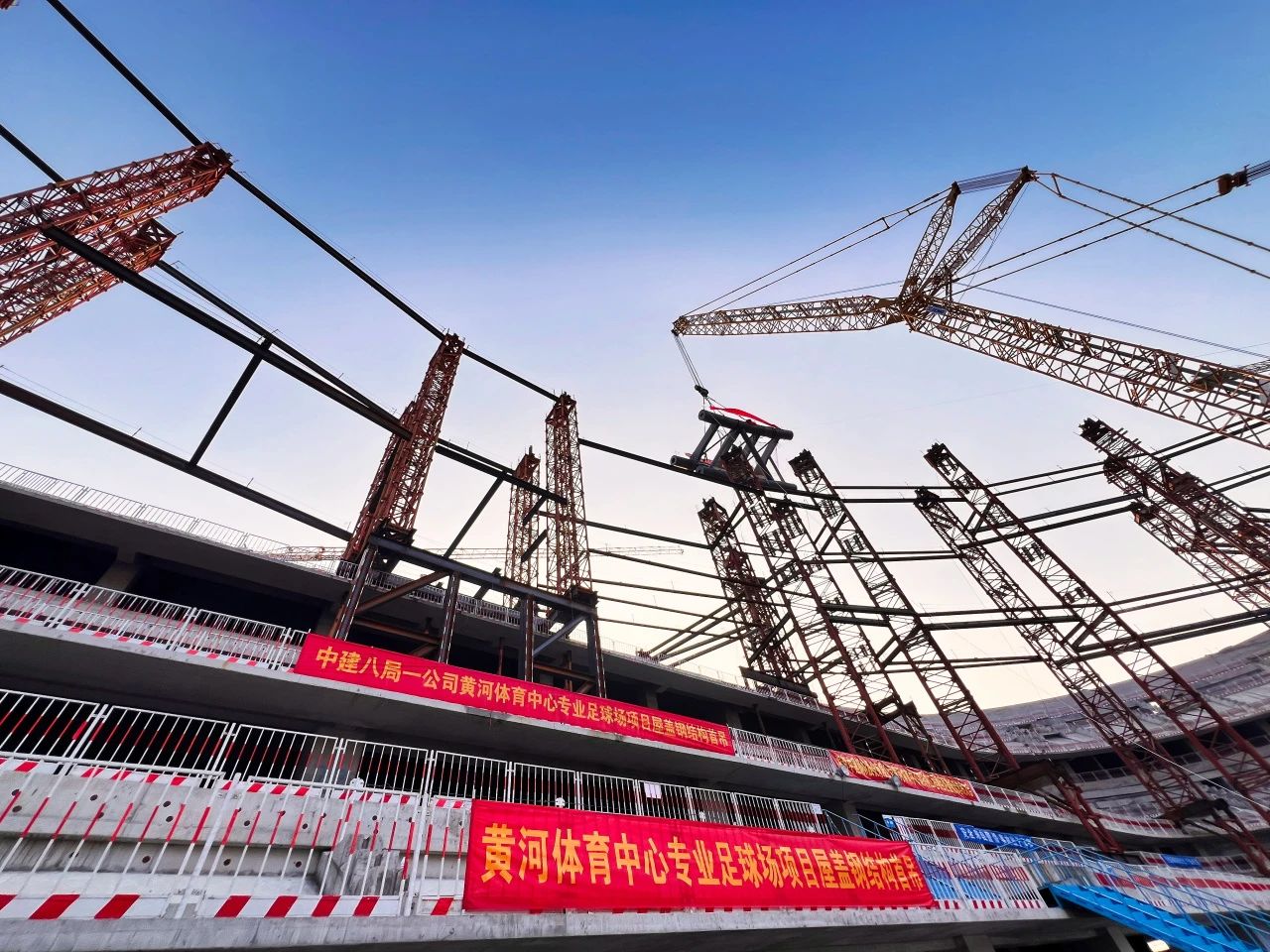

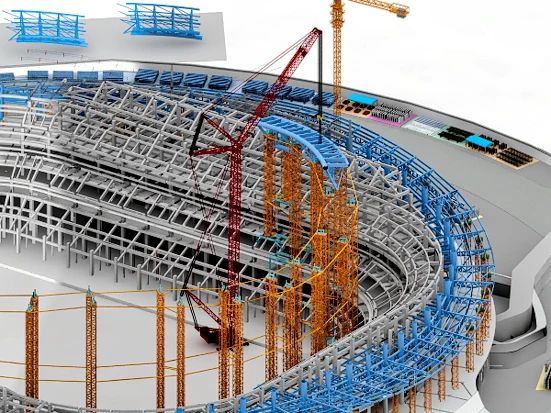

屋蓋鋼結構共包含88榀桁架，單榀鋼桁架重約200噸，起吊高度超60米，相當于將一頭成年藍鯨提升20層樓，且精度要求在5毫米以內，對于構件強度與吊裝精度都提出了較大挑戰。項目聯合重慶大學周緒紅院士團隊，共同研發“大型復雜鋼結構全過程一體化數字建造技術”，對吊裝段進行激光掃描和視覺重建，基于點云數據智能處理算法，自動生成多尺度尺寸檢測報告，并提前進行相鄰節段的虛擬預拼裝，為后續節段的動態糾偏提供數據支撐，全面提升場館建造品質。
項目鋼結構施工擁有多項國內之最，屋蓋鋼結構最大懸挑長45米，是國內體育場館懸挑長度之最，施工跨越夏秋冬三季，溫度變化會形成巨大誤差累積，合攏段施工難度為目前國內之最，鋼結構拼裝完成后，需要將支撐胎架進行分級卸載，卸載過程中產生的變形量是國內同類場館之最。
為解決以上屋蓋鋼結構難題，項目成立大跨空間創新創效工作室，聯合重慶大學、哈爾濱工業大學、天津大學等五所高校成立博士工作站，成功破解大跨復雜鋼結構瓶頸性技術難題，榮獲山東省建筑業新技術應用創新競賽一等獎。
黃河體育中心專業足球場項目作為濟南市起步先行建設的文化地標，建成后將以足球?yàn)槠瘘c(diǎn)、黃河為紐帶，進一步提升體育相關產業能級，助力濟南由“泉城時代”邁進“黃河時代”。
